কেন এমভি কপার পাওয়ার তারগুলি গ্রিড নির্ভরযোগ্যতা নিশ্চিত করে

সারাংশ: আধুনিক ভারী শিল্প এবং শহুরে অবকাঠামো প্রসারিত হওয়ায়, মাঝারি ভোল্টেজ নেটওয়ার্কগুলি অভূতপূর্ব ট্রান্সমিশন স্থিতিশীলতার দাবি করে।6/10 kV থেকে 26/35 kV রেট করা মাঝারি ভোল্টেজ পাওয়ার তারগুলিউচ্চ-লোড বৈদ্যুতিক বিতরণের গুরুত্বপূর্ণ ধমনী হিসাবে কাজ করে। এই নিবন্ধটি দীর্ঘমেয়াদী নেটওয়ার্ক নিরাপত্তার দিকে অবকাঠামো ক্রয় ব্যবস্থাপকদের পথনির্দেশক, মাঝারি ভোল্টেজ তামা তারের সমালোচনামূলক কাঠামোগত স্তর, প্রকৌশল সুবিধা এবং কঠোর পরীক্ষার মান বিশ্লেষণ করে।

সূচিপত্র

1. ভূমিকা

2. 6/10 kV থেকে 26/35 kV MV তারের কাঠামোগত স্তর

3. মাঝারি ভোল্টেজ সিস্টেমে কেন কপার কন্ডাক্টর এক্সেল

4. ভূগর্ভস্থ ঝুঁকি দূরীকরণ: শিল্ডিং এবং আর্মার

5.প্রযুক্তিগত সম্মতি এবং কারখানা কাস্টমাইজেশন

ভূমিকা

6 কেভি থেকে 35 কেভি মাঝারি ভোল্টেজ সীমার মধ্যে অপারেটিং পাওয়ার গ্রিডগুলি উল্লেখযোগ্য বৈদ্যুতিক চাপের পরিচয় দেয় যা মানক নিম্ন ভোল্টেজ লাইনগুলি সহ্য করতে পারে না। এই উচ্চ সম্ভাবনায়, কোনো কাঠামোগত অনিয়ম বিপর্যয়কর আংশিক স্রাব হতে পারে। মিউনিসিপ্যাল ​​সাবস্টেশন এবং বিশাল উত্পাদন অঞ্চলগুলির জন্য অবিচ্ছিন্ন ধারাবাহিকতার গ্যারান্টি দেওয়ার জন্য, পরামর্শদাতা প্রকৌশলীরা ক্রমাগত ভারী-শুল্ক কপার-কোর মাঝারি ভোল্টেজ সমাধানগুলি নির্দিষ্ট করে।

একটি আন্তর্জাতিকভাবে স্বীকৃত প্রস্তুতকারক হিসাবে,টাইটং কেবল6/10 কেভি থেকে 26/35 কেভি পাওয়ার ক্যাবল সরবরাহ করতে উন্নত ক্যাটেনারি ভলকানাইজেশন উত্পাদন লাইনের সুবিধা দেয় যা বিশ্বব্যাপী গ্রিড সুরক্ষা মার্জিনকে ছাড়িয়ে যায়, ভারী শিল্পের দরপত্রের জন্য উচ্চ-দক্ষতা বিতরণের বিকল্প প্রদান করে।

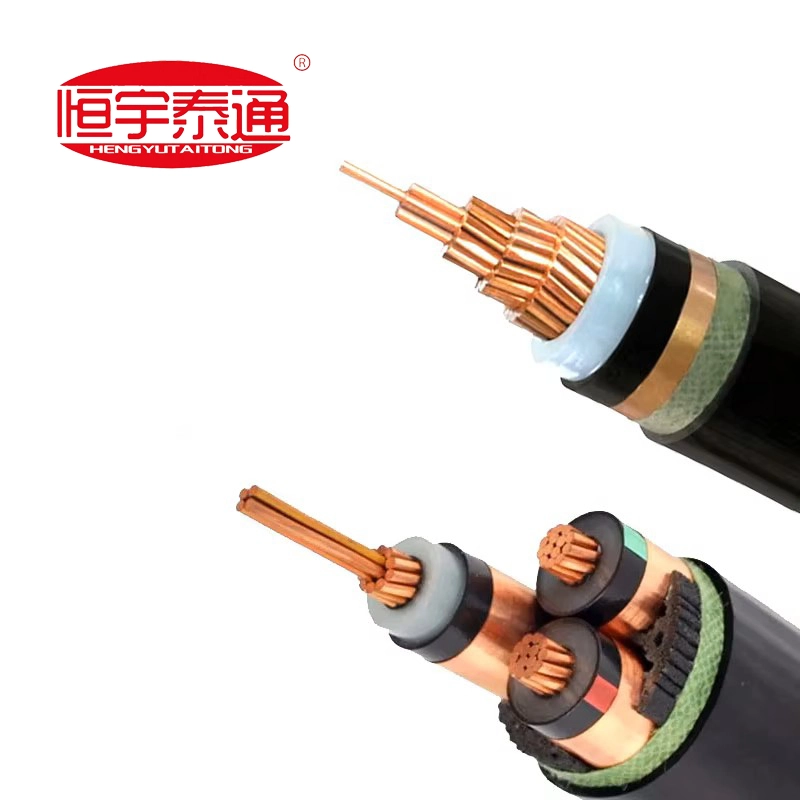

6/10 kV থেকে 26/35 kV MV তারের কাঠামোগত স্তর

লো-ভোল্টেজ ওয়্যারিং-এর বিপরীতে, মাঝারি ভোল্টেজের তারগুলির তীব্র অভ্যন্তরীণ বৈদ্যুতিক ক্ষেত্রেকে অভিন্ন করার জন্য একটি পরিশীলিত ট্রিপল-এক্সট্রুশন স্তর প্রয়োজন। স্ট্রাকচারাল ইঞ্জিনিয়ারিং-এ বেশ কিছু নির্ভুলতা-উত্পাদিত অঞ্চল জড়িত:

কন্ডাক্টর: উচ্চ-বিশুদ্ধতা, বৃত্তাকার কম্প্যাক্টেড স্ট্র্যান্ডেড কপার (ক্লাস 2) সর্বাধিক পরিবাহিতা এবং সর্বনিম্ন ব্যাস নিশ্চিত করে।

ইনার সেমিকন্ডাক্টর শিল্ড: একটি মসৃণ আধা-পরিবাহী স্তর বৈদ্যুতিক চাপ ঘনত্ব দূর করতে সরাসরি কন্ডাকটরের উপর দিয়ে বের করা হয়।

XLPE নিরোধক: অতিরিক্ত-পরিষ্কার ক্রস-লিঙ্কড পলিথিন, 90°C একটানা অপারেশন পর্যন্ত উচ্চ ভোল্টেজের চাপের চিকিৎসা করে।

বাইরের অন্তরণ ঢাল: একটি ছিনতাইযোগ্য বা বন্ধনযুক্ত আধা-পরিবাহী স্তর যা রেডিয়াল বৈদ্যুতিক ক্ষেত্রগুলিকে অভিন্ন করে।

ধাতব শিল্ডিং লেয়ার: হেলিকলি মোড়ানো হাই-কন্ডাক্টিভিটি কপার টেপ বা তামার তারগুলিকে ক্যাপাসিটিভ চার্জিং কারেন্ট এবং ফল্ট স্রোতকে নিরাপদে মাটিতে বহন করার জন্য ডিজাইন করা হয়েছে।

বাইরের প্রতিরক্ষামূলক খাপ: শক্ত, আবহাওয়া-প্রতিরোধী PVC বা উচ্চ-ঘনত্বের PE জ্যাকেট মাটির আর্দ্রতা থেকে ধাতব রক্ষাকে বিচ্ছিন্ন করার জন্য ডিজাইন করা হয়েছে।

মাঝারি ভোল্টেজ সিস্টেমে কেন কপার কন্ডাক্টর এক্সেল

কম প্রাথমিক খরচের কারণে স্থানীয় নিম্ন-ভোল্টেজ ইউটিলিটি লাইনগুলিতে অ্যালুমিনিয়ামের প্রাধান্য থাকলেও, উচ্চ-বিশুদ্ধতা তামা বিভিন্ন মূল কারণে 6 কেভি থেকে 35 কেভি মাঝারি ভোল্টেজ বিতরণের জন্য অবিসংবাদিত মান:

1.উচ্চতর বর্তমান বহন ক্ষমতা: কপার অ্যালুমিনিয়ামের তুলনায় উল্লেখযোগ্যভাবে কম বৈদ্যুতিক প্রতিরোধের অফার করে, যা একক-কোর বা তিন-কোর সেটআপগুলিকে শক্ত ভূগর্ভস্থ নালী ব্যাঙ্কের মাধ্যমে বৃহৎ শক্তির ব্লকগুলি প্রেরণ করতে দেয়।

2.মিনিমাইজড ভোল্টেজ ড্রপ: দীর্ঘ সময় ধরে শিল্প চালানোর জন্য অপরিহার্য, তামার কোর নাটকীয়ভাবে বর্ধিত আঞ্চলিক স্প্যানগুলিতে লাইন ট্রান্সমিশন গরম করার ক্ষতি হ্রাস করে।

3. উচ্চ যান্ত্রিক প্রসার্য শক্তি: কপার জটিল ট্রেঞ্চ রাউটিং বা গভীর দিকনির্দেশক ড্রিলিং ইনস্টলেশনের সময় চরম টানা উত্তেজনা সহ্য করতে পারে, কোর স্ট্রেচিং ঝুঁকি দূর করে।

ভূগর্ভস্থ ঝুঁকি দূর করা: শিল্ডিং এবং আর্মার

চাপা মাঝারি ভোল্টেজ সার্কিটগুলির জন্য সবচেয়ে সাধারণ হুমকি হল জলের গাছ-একটি প্রপঞ্চ যেখানে আর্দ্রতার সাথে মিলিত সস্তা নিরোধক মাইক্রো-ভয়েডগুলি সময়ের সাথে সাথে তারেরকে ধীরে ধীরে হ্রাস করে।

টাইটং কেবলঅতি-পরিষ্কার যৌগিক উপকরণ এবং অত্যাধুনিক ট্রিপল-কো-এক্সট্রুশন ক্রস-লিঙ্কিং প্রযুক্তি ব্যবহার করে এই ঝুঁকি দূর করে। ঐচ্ছিক স্টিল ওয়্যার আর্মার (SWA) বা ডবল স্টিল টেপ আর্মার (DSTA) এর সাথে ওভারল্যাপিং কপার টেপ শিল্ডিং একটি দ্বৈত বাধা তৈরি করে। এই বাধা সম্পূর্ণরূপে ভূগর্ভস্থ শিলার চাপ, আর্দ্রতা অনুপ্রবেশ, এবং ইঁদুরের অবক্ষয়কে বিকর্ষণ করে, যা 30 বছরেরও বেশি সময়কালের কর্মক্ষম আয়ুকে প্রসারিত করে।

প্রযুক্তিগত সম্মতি এবং কারখানা কাস্টমাইজেশন

বৈশ্বিক অবকাঠামোর দরপত্রগুলি আপস করার জন্য শূন্য স্থান ছেড়ে দেয়। মাঝারি ভোল্টেজ সিস্টেমের জন্য অনমনীয় টাইপ-টেস্টিং সার্টিফিকেশন দ্বারা সমর্থিত ত্রুটিহীন নকশা সম্পাদনের প্রয়োজন।

এটাইটং কেবল, আমরা একটি সাধারণ গণ-স্টক ক্লিয়ারিংহাউস চালাই না। একটি 100% ফ্যাক্টরি-ডাইরেক্ট কাস্টমাইজড প্রোডাকশন মডেলে অপারেটিং, সিঙ্গেল-কোর এবং থ্রি-কোর মিডিয়াম ভোল্টেজ ক্যাবলের প্রতিটি ব্যাচ সরাসরি আপনার প্রোজেক্টের নির্দিষ্ট বিল অফ কোয়ান্টিটি (BOQ), ট্র্যাকিং সিস্টেমের প্রয়োজনীয়তা এবং স্থানীয় পরিবেশগত স্পেসিফিকেশনের বিপরীতে তৈরি করা হয়।

আজ আমাদের মাঝারি-ভোল্টেজ প্রযুক্তিগত ইউনিটের সাথে যোগাযোগ করুনকারখানার প্রযুক্তিগত ক্যাটালগ, ক্রস-বিভাগীয় নকশা শীট অ্যাক্সেস করতে বা আপনার আঞ্চলিক গ্রিড অবকাঠামো দরপত্রের জন্য দ্রুত, চুক্তি-প্রস্তুত খরচ অনুমান পেতে!
