কেন শিল্ডেড কন্ট্রোল ক্যাবল EMI গোলমাল প্রতিরোধ করে

সারাংশ:স্বয়ংক্রিয় উত্পাদন কেন্দ্র, বিদ্যুৎ উৎপাদন কেন্দ্র এবং জটিল প্রক্রিয়াকরণ সুবিধাগুলিতে, নিয়ন্ত্রণ লাইনগুলি ভারী পাওয়ার লাইনের পাশাপাশি চলে, তীব্র ইলেক্ট্রোম্যাগনেটিক ক্ষেত্র তৈরি করে।রক্ষিত নিয়ন্ত্রণ বিরোধী হস্তক্ষেপ তারেরএই অপারেশনগুলির নির্ভরযোগ্য স্নায়ুতন্ত্র হিসাবে কাজ করে। এই নিবন্ধটি বহু-স্তরযুক্ত উপাদানের আর্কিটেকচার, ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (EMI) দমন মেকানিক্স এবং সুরক্ষা সুবিধাগুলিকে ভেঙে দেয় যা আধুনিক শিল্প অটোমেশনের জন্য প্রিমিয়াম কন্ট্রোল কেবলগুলিকে গুরুত্বপূর্ণ করে তোলে।

সূচিপত্র

ভূমিকা

শিল্ডেড অ্যান্টি-ইন্টারফারেন্স কন্ট্রোল ক্যাবলের স্ট্রাকচারাল অ্যানাটমি

কেন ব্রেইড শিল্ডিং শিল্পের গোলমালের বিরুদ্ধে গুরুত্বপূর্ণ

স্বয়ংক্রিয় প্রকৌশলে সমালোচনামূলক অ্যাপ্লিকেশন পরিস্থিতি

ফ্যাক্টরি-ডাইরেক্ট কমপ্লায়েন্স এবং কাস্টম অর্ডারিং

ভূমিকা

যেহেতু শিল্প কারখানাগুলি স্মার্ট স্বয়ংক্রিয় সিস্টেমগুলিকে একীভূত করে, ইলেকট্রনিক সরঞ্জামগুলির ঘনত্ব দ্রুত বৃদ্ধি পায়। এই উচ্চ-ঘনত্বের পরিবেশ ব্যাপক পরিমাণে ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (EMI) এবং রেডিও ফ্রিকোয়েন্সি ইন্টারফারেন্স (RFI) তৈরি করে। পর্যাপ্ত শিল্ডিং ছাড়া, প্রোগ্রামেবল লজিক কন্ট্রোলার (পিএলসি), সেন্সর এবং অ্যাকচুয়েটরগুলিতে পাঠানো কম-ভোল্টেজ নিয়ন্ত্রণ সংকেতগুলি সহজেই দূষিত হতে পারে, যা মিথ্যা মেশিন রিডিং, সিস্টেম ত্রুটি বা বিপজ্জনক জরুরী শাটডাউনের দিকে পরিচালিত করে।

গুরুত্বপূর্ণ স্বয়ংক্রিয় সংকেত সুরক্ষিত করতে,টাইটং কেবলভারী-শুল্ক রক্ষা কন্ট্রোল বিরোধী হস্তক্ষেপ তারের উত্পাদন. ঘন ধাতব ঢালের সাথে অত্যন্ত নমনীয় কন্ডাক্টরকে একত্রিত করে, এই নিয়ন্ত্রণ লাইনগুলি বিশ্বব্যাপী ব্যাপকভাবে ব্যাহত শিল্প অঞ্চল জুড়ে ত্রুটিহীন সংকেত সরবরাহ নিশ্চিত করে।

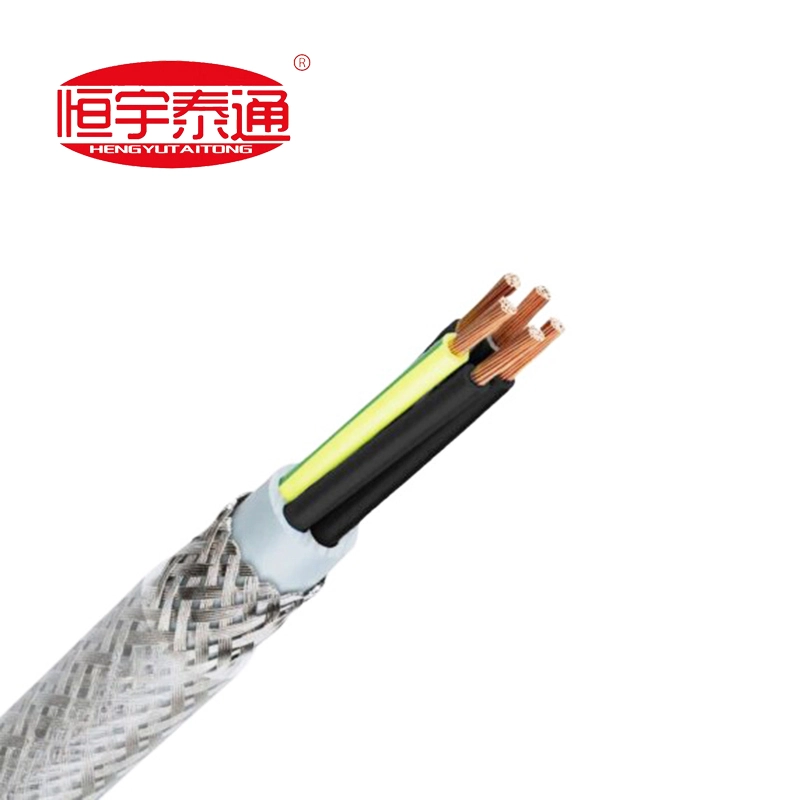

শিল্ডেড অ্যান্টি-ইন্টারফারেন্স কন্ট্রোল ক্যাবলের স্ট্রাকচারাল অ্যানাটমি

একটি স্ট্যান্ডার্ড কন্ট্রোল ক্যাবলের অভ্যন্তরীণ কনফিগারেশনটি অভ্যন্তরীণ কপার কন্ডাক্টর থেকে বাহ্যিক শব্দকে আলাদা করার জন্য লেয়ার-বাই-লেয়ার ইঞ্জিনিয়ার করা হয়:

উচ্চ-বিশুদ্ধতা কপার কন্ডাক্টর: মাল্টি-কোর, সূক্ষ্মভাবে আটকে থাকা প্লেইন কপার তারের সমন্বয়ে গঠিত, সর্বোচ্চ বৈদ্যুতিক পরিবাহিতা প্রদান করে এবং কন্ট্রোল প্যানেলের ভিতরে টাইট রাউটিং এর জন্য উচ্চতর নমনীয়তা প্রদান করে।

রঙ-কোডেড অন্তরণ: প্রিমিয়াম PVC বা XLPE ইনসুলেশন যৌগ যার মধ্যে স্বতন্ত্র রঙ-কোডিং (স্ট্যান্ডার্ড সবুজ/হলুদ গ্রাউন্ডিং তার সহ) সহজ টার্মিনাল সনাক্তকরণ এবং ইনস্টলেশনের সময় নিরাপত্তার জন্য।

অভ্যন্তরীণ বিছানা / খাপের স্তর: একটি মসৃণ পলিমার র‍্যাপ বা এক্সট্রুডেড লেয়ার যা পেঁচানো কোরকে শক্তভাবে আবদ্ধ করে এবং ওভারলাইং ঢালের জন্য একটি প্রতিরক্ষামূলক কুশন তৈরি করে।

উচ্চ-কভারেজ বিনুনি ধাতব ঢাল: একটি ঘন, ক্রস বোনা টিনযুক্ত তামা বা ইস্পাত তারের বিনুনি যা অভ্যন্তরীণ কোরগুলিকে আবৃত করে, একটি দুর্ভেদ্য ইলেক্ট্রোম্যাগনেটিক বাধা হিসাবে কাজ করে।

শিখা-প্রতিরোধী বাইরের জ্যাকেট: খোলা তারের ট্রেতে তেলের স্প্ল্যাশ, আর্দ্রতা ট্র্যাকিং, ঘর্ষণ এবং শিখা প্রচার প্রতিরোধের জন্য একটি শক্তিশালী পিভিসি খাপ তৈরি করা হয়েছে।

কেন ব্রেইড শিল্ডিং শিল্পের গোলমালের বিরুদ্ধে গুরুত্বপূর্ণ

যদিও বেসিক বৈদ্যুতিক লুপগুলিতে আনশীল্ডেড কন্ট্রোল তারগুলি ভাল কাজ করে, স্বয়ংক্রিয় শিল্প হাবগুলি তিনটি মূল কার্যকারিতার কারণে উচ্চ-কভারেজ ব্রেইড ঢালগুলি বাধ্যতামূলক করে:

1. ব্যাপক EMI এবং RFI শোষণ: ধাতব বিনুনি ফ্যারাডে খাঁচা হিসাবে কাজ করে। এটি আশেপাশের বড় মোটর, ট্রান্সফরমার এবং উচ্চ-ভোল্টেজ পাওয়ার তারগুলি থেকে বিকিরণিত ইলেক্ট্রোম্যাগনেটিক তরঙ্গকে বাধা দেয়, অভ্যন্তরীণ মূল সংকেতগুলিকে ব্যাহত করার আগে বিপথগামী স্রোতগুলিকে নিরাপদে মাটিতে সরিয়ে দেয়।

2.উচ্চতর নমনীয় শক্তি: স্ট্যাটিক অ্যালুমিনিয়াম ফয়েল ঢালের বিপরীতে যা গতিশীল যন্ত্রপাতির ভিতরে বারবার বাঁকানোর সময় সহজেই ছিঁড়ে বা ফাটতে পারে, একটি বোনা ধাতব বিনুনি 100% কাঠামোগত সুরক্ষা অখণ্ডতা বজায় রাখে এমনকি ক্রমাগত যান্ত্রিক ফ্লেক্সিং এবং মোচড়ের মধ্যেও।

3. ক্রস-টক প্রতিরোধ: মাল্টি-কোর কন্ট্রোল কন্ডুইটে, একটি তারের উচ্চ-ফ্রিকোয়েন্সি স্রোত প্রতিবেশী সার্কিটে রক্তপাত করতে পারে। নির্ভুল ব্রেইডিং পৃথক তারের গোষ্ঠীগুলিকে বিচ্ছিন্ন করে, পরিষ্কার, স্বাধীন ডেটা স্ট্রীম নিশ্চিত করে।

স্বয়ংক্রিয় প্রকৌশলে সমালোচনামূলক অ্যাপ্লিকেশন পরিস্থিতি

তাদের হস্তক্ষেপ-বিরোধী নির্ভরযোগ্যতার জন্য ধন্যবাদ, রক্ষিত কন্ট্রোল কেবলগুলি স্পষ্টতা অবকাঠামো টেন্ডারগুলিতে ভারীভাবে নির্দিষ্ট করা হয়েছে:

স্বয়ংক্রিয় সমাবেশ এবং রোবোটিক্স লাইন: কেন্দ্রীয় PLC কন্ট্রোল ডেস্কগুলিকে স্বয়ংক্রিয় রোবোটিক অস্ত্র এবং সমাবেশ পরিবাহকগুলির সাথে সংযুক্ত করা যা নিরবচ্ছিন্ন কমান্ড লুপগুলির প্রয়োজন৷

সাবস্টেশন কন্ট্রোল এবং রিলে প্যানেল: আন্তঃসংযোগ পরিমাপ যন্ত্র, প্রতিরক্ষামূলক রিলে, এবং উচ্চ-ভোল্টেজ পাওয়ার পরিবেশের মধ্যে সুইচগিয়ার নিয়ন্ত্রণ।

পেট্রোকেমিক্যাল এবং প্রসেসিং রিফাইনারি: প্রসারিত অন্দর এবং বহিরঙ্গন তারের উপর সূক্ষ্ম তাপমাত্রা, চাপ, এবং ফ্লো-মিটার সেন্সর রিডিং প্রেরণ করা।

এইচভিএসি এবং বিল্ডিং ম্যানেজমেন্ট: স্বয়ংক্রিয় বায়ুচলাচল, এলিভেটর, এবং নিরাপত্তা স্থাপত্য পরিচালনার জন্য বাণিজ্যিক উচ্চ-উত্থানের মাধ্যমে নিরাপদ, কম-শব্দ নিয়ন্ত্রণ লুপ রাউটিং।

ফ্যাক্টরি-ডাইরেক্ট কমপ্লায়েন্স এবং কাস্টম অর্ডারিং

নির্ভুল উপকরণ ইম্পিডেন্স ভারসাম্যহীনতা বা সুরক্ষা ফাঁকের জন্য শূন্য মার্জিনের অনুমতি দেয়। শিল্প ক্রয় চুক্তি IEC 60227 বা আঞ্চলিক শিল্প নিয়মের মতো কঠোর মানের মানগুলির সাথে সঠিক সঙ্গতিকে বাধ্যতামূলক করে।

এটাইটং কেবল, আমরা একটি 100% ফ্যাক্টরি-ডাইরেক্ট কাস্টমাইজড প্রোডাকশন মডেলের পক্ষে কঠোর, ভর-উত্পাদিত ইনভেন্টরি ক্লিয়ারিং সিস্টেমগুলি প্রত্যাখ্যান করি। আমরা বুঝি যে প্রতিটি অটোমেশন সেটআপের জন্য অনন্য মূল সংখ্যা, নির্দিষ্ট গ্রাউন্ডিং ব্যবস্থা এবং বিশেষ নিরোধক বৈশিষ্ট্য প্রয়োজন। আমরা কন্ট্রোল তারের প্রতিটি ব্যাচ সরাসরি আপনার প্রোজেক্টের নির্দিষ্ট পরিমাণের বিল (BOQ)-তে কাস্টম-তৈরি করি—ক্যালিব্রেটিং কোর সাইজিং, শিল্ডিং কভারেজ অনুপাত, এবং জ্যাকেট যৌগ আপনার সঠিক বৈদ্যুতিক পরিবেশের সাথে মেলে।

আজই আমাদের ইন্সট্রুমেন্টেশন ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুনযাচাইকৃত প্রযুক্তিগত অঙ্কন, কাস্টম মূল বিন্যাস বিন্যাস, অথবা আপনার আসন্ন প্রকল্প টেন্ডারের জন্য একটি এক্সপ্রেস, সরাসরি-ফ্যাক্টরি মূল্য অনুমান পেতে অনুরোধ করতে!
