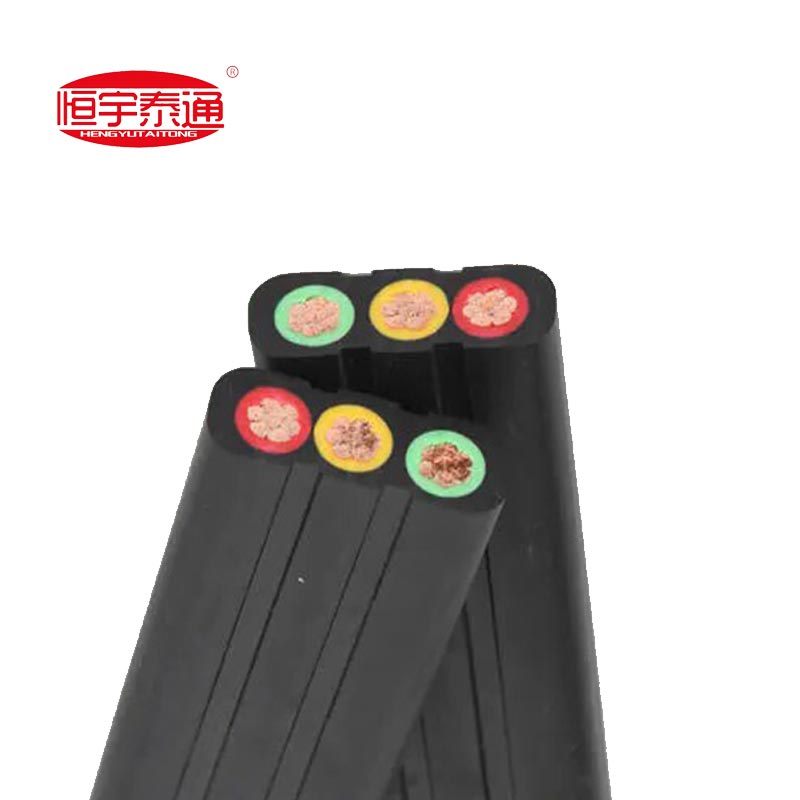

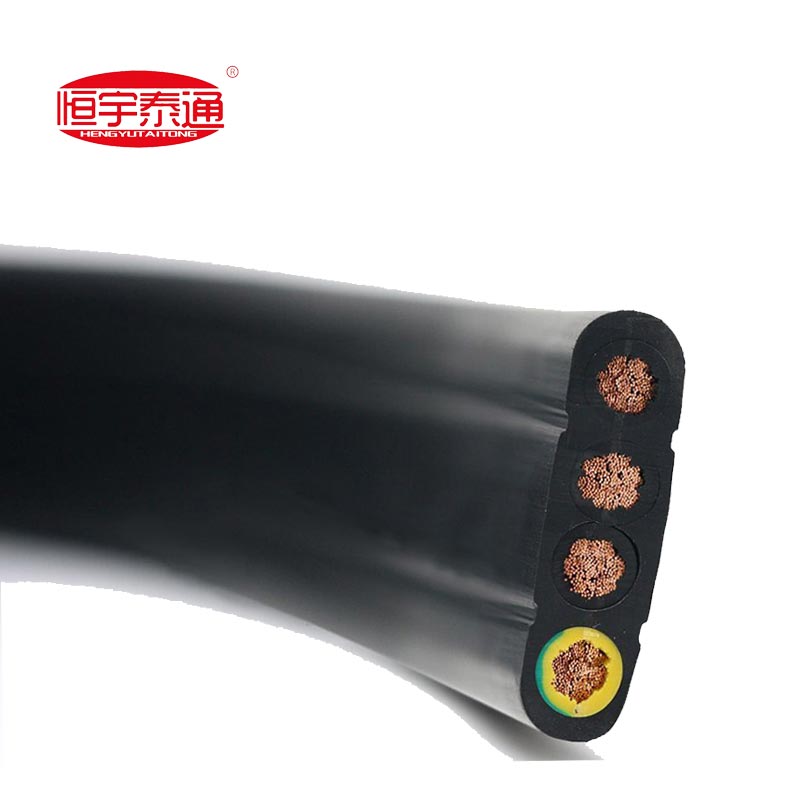

বিশেষ রাবার চাদরযুক্ত ফ্ল্যাট কেবল

2.1 বিশেষ রাবার চাদরযুক্ত ফ্ল্যাট তারের পণ্যের প্রকার

1. ফ্ল্যাট নমনীয় রাবার-চাপযুক্ত তারের
2. পিভিসি-অন্তরক, এনবিআর - চাদরযুক্ত ফ্ল্যাট তার
3. ফ্ল্যাট রাবার তারের সাথে তামার বিনুনি শিল্ডিং
4. পলিউরেথেন বাইরের খাপ সঙ্গে উচ্চ-কর্মক্ষমতা ফ্ল্যাট তারের
5. ক্রেন নিয়ন্ত্রণ ব্যবস্থার জন্য মাল্টি-কোর (8-48 কোর) ফ্ল্যাট কেবল

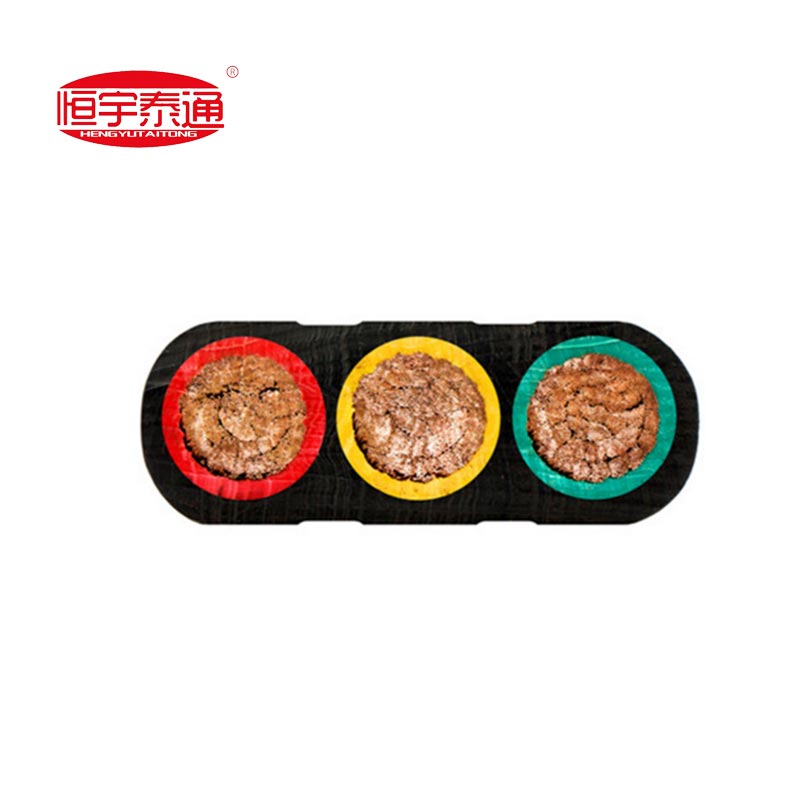

2.2 বিশেষ রাবার চাদরযুক্ত ফ্ল্যাট তারের গঠন

কন্ডাক্টর: মাল্টি-স্ট্র্যান্ড ফাইন অ্যানিলড কপার, আইইসি 60228 ক্লাস 5/6 বা ভিডিই 0295 ক্লাস 5 এর সাথে সঙ্গতিপূর্ণ; উচ্চ নমনীয়তার জন্য অতিরিক্ত সূক্ষ্ম স্ট্র্যান্ডিং।
নিরোধক: ইপিআর (ইথিলিন প্রোপিলিন রাবার) বা বিশেষ পিভিসি যৌগ; সনাক্তকরণের জন্য রঙ-কোডেড বা সংখ্যাযুক্ত; গ্রাউন্ডিং কোরের জন্য সবুজ-হলুদ।
মূল ব্যবস্থা: সমান্তরাল সমতল (রৈখিক) বা কম্প্যাক্টনেস এবং অ্যান্টি-টুইস্টিংয়ের জন্য কুইনকুন্সিয়াল কোর লেআউট।

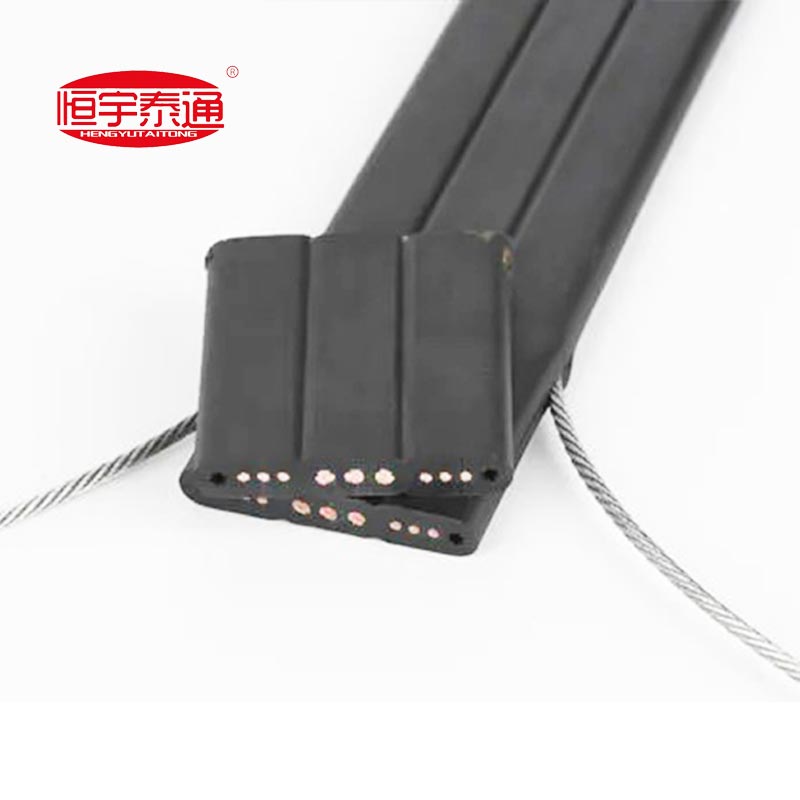

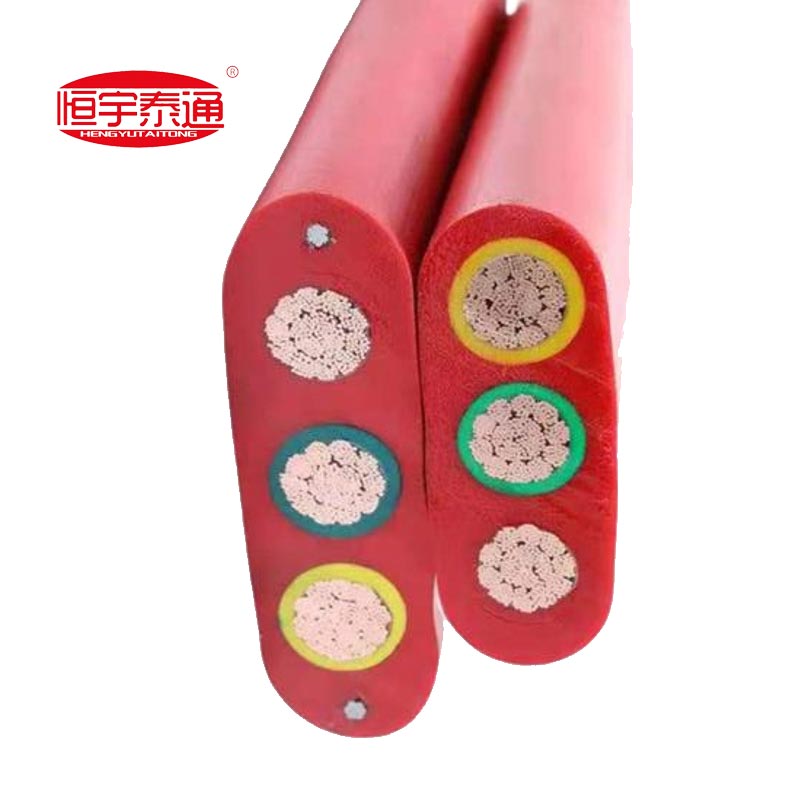

শক্তিবৃদ্ধি: দুটি গ্যালভানাইজড স্টিলের তারগুলি প্রসার্য শক্তির জন্য উভয় পাশে এমবেড করা, দীর্ঘ-স্প্যান ক্রেন ভ্রমণের জন্য গুরুত্বপূর্ণ।
শিল্ডিং: ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ প্রতিরোধ করার জন্য উচ্চ-ঘনত্বের টিনযুক্ত তামার বিনুনি (ঘনত্ব >80%)।
বাইরের খাপ: হেভি-ডিউটি ​​এনবিআর (নাইট্রিল রাবার), সিএসএম (ক্লোরোসালফোনেটেড পলিথিন), বা পিইউআর (পলিউরেথেন); তেল-প্রতিরোধী, ঘর্ষণ-প্রতিরোধী, UV-প্রতিরোধী, এবং লবণ-স্প্রে প্রতিরোধী।

3.1 ভোল্টেজ রেটিং: 300/500V, 450/750V, 0.6/1kV (স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল গ্রেড)।
3.2 তাপমাত্রা পরিসীমা: -40°C থেকে +90°C (একটানা অপারেশন); কাস্টম ডাউন -50 ডিগ্রি সেলসিয়াস বা +120 ডিগ্রি সেলসিয়াস পর্যন্ত উপলব্ধ।
3.3 বাঁকানো ব্যাসার্ধ: স্থায়ী ইনস্টলেশন: 5× তারের বেধ; মোবাইল/ভ্রমণ: 8-10× তারের পুরুত্ব।
3.4 নমন জীবন: ≥1,000,000 চক্র; হাই-ফ্লেক্স মডেল ≥5,000,000 চক্র।
3.5 যান্ত্রিক শক্তি: প্রসার্য শক্তি ≥50MPa; টিয়ার প্রতিরোধের ≥25N/মিমি; ঘর্ষণ প্রতিরোধের ≥5,000 ঘর্ষণ চক্র।
3.6 পরিবেশগত প্রতিরোধ: তেল-প্রতিরোধী, অ্যাসিড/ক্ষার-প্রতিরোধী, UV-প্রতিরোধী, লবণ-স্প্রে প্রতিরোধী; সামুদ্রিক এবং বন্দর পরিবেশের জন্য উপযুক্ত।
3.7 শিখা প্রতিবন্ধকতা: IEC 60332-1, VDE 0472-804 Part B, এবং UL 94 V-0/VW-1 মেনে চলে৷
3.8 বৈদ্যুতিক কর্মক্ষমতা: অন্তরণ প্রতিরোধের ≥10MΩ·কিমি 20°C এ; ব্রেকডাউন ছাড়াই 5 মিনিটের জন্য 2,500–3,500V AC ভোল্টেজ পরীক্ষা করুন।

IEC 60227: 450/750V পর্যন্ত রেট করা ভোল্টেজের পলিভিনাইল ক্লোরাইড ইনসুলেটেড ক্যাবল।
IEC 60228: উত্তাপক তারের কন্ডাক্টর।
IEC 60332-1: আগুনের পরিস্থিতিতে ইনসুলেটেড তারের পরীক্ষা - অংশ 1: ​​একটি একক উত্তাপযুক্ত তার বা তারের জন্য উল্লম্ব শিখা প্রচার পরীক্ষা।
VDE 0295: তারের জন্য নমনীয় কপার কন্ডাক্টর।
VDE 0482 / EN 50265-2-1: সাধারণ উদ্দেশ্যে নমনীয় রাবার-চাপযুক্ত তারের জন্য নির্দিষ্টকরণ।
CE (LVD/RoHS): EU কম ভোল্টেজ নির্দেশিকা এবং বিপজ্জনক পদার্থের সীমাবদ্ধতার সাথে সম্মতি।

GB/T 5023.6: 450/750V পর্যন্ত রেট করা ভোল্টেজের PVC ইনসুলেটেড তারের - অংশ 6: সাধারণ উদ্দেশ্যে লিফট তার এবং ফ্ল্যাট তারগুলি।
GB/T 12706: রেটেড ভোল্টেজ 1kV (Um=1.2kV) থেকে 35kV (Um=40.5kV) এক্সট্রুড ইনসুলেশন পাওয়ার ক্যাবল এবং আনুষাঙ্গিক।
GB/T 18380.1: আগুনের পরিস্থিতিতে ইনসুলেটেড তারের পরীক্ষা - অংশ 1: ​​একটি একক উত্তাপযুক্ত তার বা তারের জন্য উল্লম্ব শিখা প্রচার পরীক্ষা।
